Description

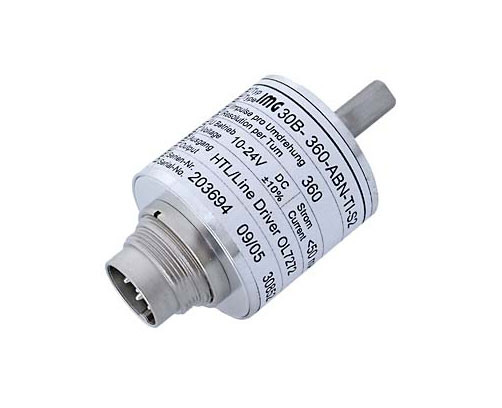

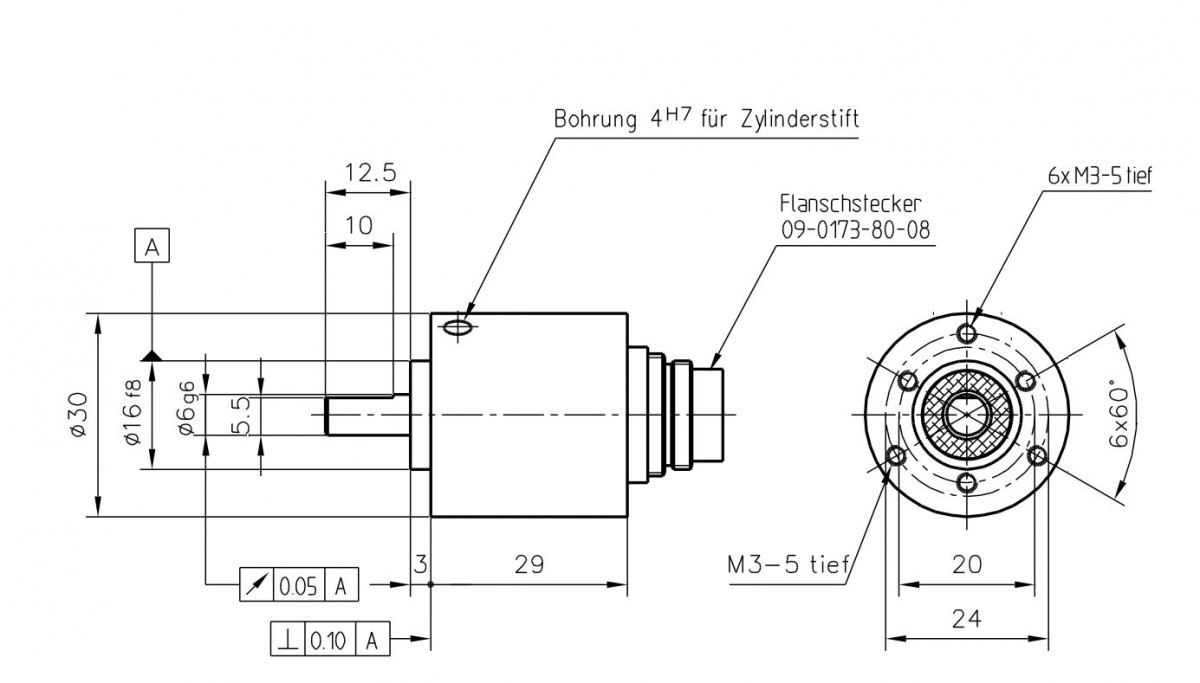

Der IMG30 ist ein robuster Drehimpulsgeber mit Klemmflansch. Für seine Montage dient ein zylindrischer Ansatz als Zentrierung sowie 2 mal 3 M3-Gewindebohrungen auf unterschiedlichen Teilkreisen. Durch die Integration von Lagerflansch und Gehäuse eignet sich dieses Gerät besonders für den industriellen Einsatz. Die neuentwickelte Optoelektronik dieses Inkrementalencoders gewährleistet durch differentielle Abtastung der Codescheibe ebenso eine hohe technische Zuverlässigkeit. Neben verschiedenen Impulszahlen und Impulsfolgen (bis zu drei in einem Gerät sind realisierbar) sowie Betriebsspannungen, wird der IMG30 als Standard mit 2 m langem Kabel oder einem 8-poliger Flanschstecker geliefert.

Der IMG30 eignet sich besonders für geringe mechanische Belastungen und mittlere Drehzahlen.

Lagerflansch mit Gehäuse:	Aluminium massiv (Edelstahl auf Anfrage)
Achse:	Edelstahl (rostfrei)
Außendurchmesser:	30 mm
Innendurchmesser:	6 mm
Betriebstemperatur:	0 ÷ +80 °C (-30 ÷ +110 °C auf Anfrage)
Klimaklasse (IEC 721-3-3):	3K3 Typ B
Relative Feuchte:	≤ 75 % im Jahresmittel, max. ≤ 85 %
Schutzart DIN 40 050:	IP 64
Drehzahl:	max. 8000 min-1
Achsbelastung:	max. 5 N axial max. 10 N radial
Anlaufdrehmoment:	0,15 Ncm bei 25 °C
Vibration:	<50 m/s² (bei 10-2000 Hz)
Vibration (IEC 68-2-6):	≤ 50 m/s² ca. 5g (bei 10-2000 Hz)
Schock (IEC 68-2-27):	≤ 50 m/s² ca. 5g (während 6 ms)
Masse:	52 g

Betriebsspannung:	10 ÷ 24 Volt DC ±10 %
Restwelligkeit:	100 mVss
Stromaufnahme: (unbelastet)	≤ 50 mA
Ausgangsschaltung:	HTL
Ausgangsbelastung:	80 mA

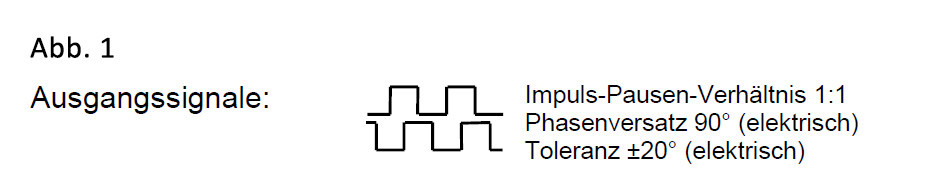

Ausgangssignale:	Abb 1. Ausgabesignale IMG 30B Impulsdauer T = Schwingungsdauer T = 2 = 360°. 90°Phasenversatz von Kanal B zu Kanal A. Impuls-Pausen-Verhältnis 1:1. Impulstoleranz ±20°.
max. Abtastfrequenz:	max. 200 kHz
Impulszahl:	max. 2500
Anschlußart:	axialer 8-poliger Stecker

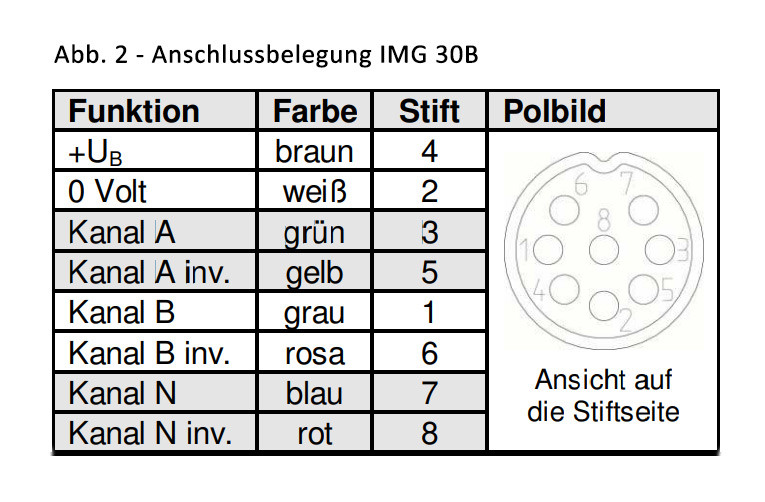

+UB	braun - Stift 4
0 Volt	weiß - Stift 2
Kanal A	grün - Stift 3
Kanal A inv.	gelb - Stift 5
Kanal B	grau - Stift 1
Kanal B inv.	rosa - Stift 3
Kanal N	blau - Stift 7
Kanal N inv.	rot - Stift 8
